当前位置:网站首页 > 产品展示 > XKM低压防火系列电缆绝缘穿刺线夹

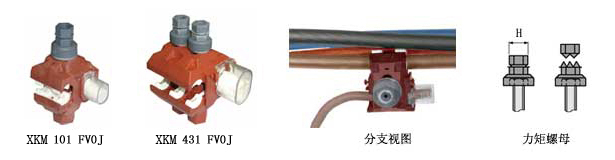

XKM低压防火系列电缆绝缘穿刺线夹
详细说明产品手册

用于对防火有特殊要求的低压绝缘电缆分支连接(用于耐火、阻燃电缆的分支连接)。

   主线:绝缘铜或铝
   支线:绝缘铜或铝
   可带电作业或停电作业
· 全部部件均带火焰阻燃性能(通过 960℃灼热丝试验)。
· 壳体采用耐腐蚀、抗气候变化、抗紫外线的高强度绝缘材料制成。
· 配备的恒定穿刺紧固力矩螺母,使安装更为简便、安全、快捷
·穿刺接触部位和支线端盖具有高等级防水功能(IP27),水中耐压达6KV。
· 支线端盖可根据需要置于左端或右端.

品符合以下标准:

NFC 33-020(06-03)
GB/T 5169.11-1997
IEC 61238-1(02-03):电气
UL 94 VO(10-96)和CEI60695-2-1:2000 960℃(10-100):材料可燃性
UL 486E:介质
IEC 529(11-89):IP保护标准

型号

主线(mm2)

支线(mm2)

最大电流(A)

螺栓

力矩螺母

数量   H(mm)

XKM031FVOJ

2.5-25

1.5-10

86

1×M5    8

F 0806

XKM041FVOJ

6-35

1.5-10

86

1×M8    13

F 1309

XKM051FVOJ

16-95

1.5-10

86

1×M8    13

F 1309

XKM101FVOJ

6-50

2.5-35

200

1×M8    13

F 1309

XKM151FVOJ

25-95

(2.5)6-35

200

1×M8    13

F 1314

XKM201FVOJ

25-95

25-95

377

1×M8    13

F 1318

XKM231FVOJ

25-95

10-50

242

1×M8    13

F 1314

XKM251FVOJ

50-150

25-95

377

1×M8    13

F 1318

XKM271FVOJ

35-120 35-120 437 1×M8    13 F 1318

XKM281FVOJ

50-185

(2.5)6-35

200

1×M8    13

F 1314

XKM371FVOJ

35-150

25-150

504

1×M8    13

F 1318

XKM401FVOJ

50-185

50-150

504

2×M8  13

F 1314

XKM431FVOJ

70-240

16-95

377

2×M10   17

F 1720

XKM451FVOJ

95-240

95-240

530

2×M10 17

F 1725
