当前位置:网站首页 > 产品展示 > XKM 80分步式多支接系列绝缘穿刺线夹
XKM 80分步式多支接系列绝缘穿刺线夹
详细说明产品手册

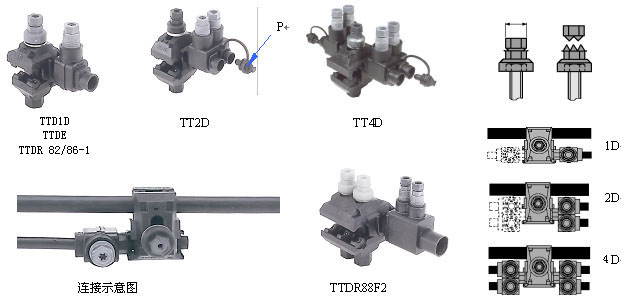

XKM 80分步式多支接绝缘穿刺线夹

   用于从低压架空绝缘导线分接多条绝缘导线(最多4条)。
   主线:绝缘铜或铝
   支线:绝缘铜或铝
   可带电带负载作业
· 线夹主体采用高强度,抗机械变化和气候变化的绝缘材料制成。
· 配有紧固力矩螺母的螺钉经抗腐蚀处理,力矩螺母使安装更简便、安全、快捷,其恒定穿刺压力可确保电缆连接达到最佳电气效果。
· 线夹具有防水功能,可在水中耐受电压6KV无击穿现象。
· 一或二种防水支接绝缘穿刺形式或其他式样。支接可位于左侧或右侧。
· 主线和支线上用力矩螺母控制单独紧固,整个线夹不存在可能松动部件。

任选项P:当不投入使用时可加以保护(用防水盖)

型号

支线数

主线(mm2) 支线
 (mm2)穿刺
XKME 80 F

1

16-95

   (1.5)2.5-6
XKME 82 F

1

10-54

   (2.5)6-35
XKME 83 F

1

10-54

    6-35          ×
TT1D 82 F

1

25-95

   (2.5)6-35
TT2D 82 F

2

25-95

   2×(2.5)6-35
TT4D 82 F

4

25-95

   4×(2.5)6-35(铝) / 25(铜)
 TT1D 83 F2

1

25-95

   6-35           ×
 TT2D 83 F3

2

25-95

   2×6-35         ×
 TT4D 83 F5

4

25-95

   4×6-35(铝) / 25(铜)   ×
 XKMR 82 F2

1

25-95

   25-70
TT1D 86 F

1

50-150

   (2.5)6-35
TT2D 86 F

2

50-150

   2×(2.5)6-35
TT4D 86 F

4

50-150

   4×(2.5)6-35(铝) / 25(铜)
TT1D 87 F2

1

50-150

   6-35          ×
TT2D 87 F3

2

50-150

   2×6-35         ×
TT4D 87 F5

4

50-150

   4×6-35(铝) / 2 5(铜)  ×
XKMR 86 F2

1

50-150

   25-95
  XKMR 86-1 F2

1

50-150

   25-95
 XKMR 88 F2

1

50-150

   50-150

支线上用力矩螺母(F2或F3).任选项P:型号加”P”(例如: XKM 82 FP)
