当前位置:网站首页 > 产品展示 > XKM系列电缆绝缘穿刺线夹

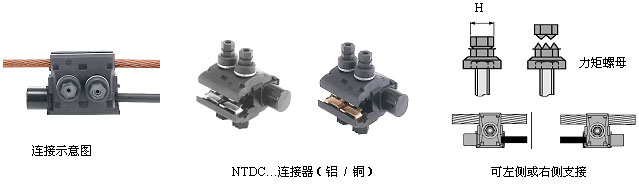

XKM系列电缆绝缘穿刺线夹
详细说明产品手册

用于10KV架空裸线与绝缘导线的连接或支接。
   主线:铜或铝裸线
   支线:绝缘铜或铝
绝缘穿刺厚度范围:
 — 1.5-3mm  NTDC28…
 — 2.3-4.5mm  NTDC45…
· 线夹主体采用高强度,抗机械变化和气候变化的绝缘材料制成。
· 紧固螺钉经抗腐蚀处理,并配有紧固力矩螺母,使安装更简便、安全、快捷,恒定穿刺压力可确保线夹达到最佳电气效果。
· 绝缘穿刺接触(用中性油脂)在支接侧搭接,按不同型号用以下材料制成:
 — 铝合金(AF型)
 — 铜合金(F型)
· 绝缘支线端盖采用防水密封结构,可防止水侵入支接导线。可根据需要左侧或右侧分支



型号

主线(mm2)

支线(mm2)

最大穿刺
厚度(mm)

最大穿刺
直径(mm)

螺栓

数量

H(mm)

NTDC28401AF

铝50-150

50-120

3

19.9

2×M8

13

NTDC2840F

铜50-150

50-120

3

19.9

2×M8

13

NTDC28451AF

铝95-240

50-150

3

22.3

2×M10

17

NTDC28451F

铜95-240

50-150

3

22.3

2×M10

17

NTDC45401AF

铝50-150

50-120

4.5

22.8

2×M10

17

NTDC45401F

铜50-150

50-120

4.5

22.8

2×M10

17

 NTDC45501AFA

铝95-240

95-185

4.5

26.3

2×M10

17

NTDC45501FA

铜95-240

95-185

4.5

26.3

2×M10

17
