XKM…BI…A/U/E架空系列绝缘电缆穿刺线夹
详细说明产品手册

TNDC…BI…A/U/E架空绝缘电缆穿刺线夹

    用于10KV以下架空绝缘电缆短路接地保护。

主线:绝缘铜或铝导线
    支接环:铝、铜或镀锡铜
线夹使用一个绝缘环安装在绝缘连接装置上。
绝缘穿刺厚度:

— 1.5 / 3mm  TNDC28…BI…
 — 2.3 / 4.5mm  TNDC45…BI…
· 防水线夹主体用高强度,机械性能和高度抗气候变化性能的绝缘材料制成。
· 紧固螺钉经抗腐蚀处理,并配有紧固力矩螺母,使安装更简便、安全、快捷,恒定穿刺压力可确保线夹达到最佳电气效果。
· 在裸露的可转换的绝缘穿刺线夹上使用。
· 短路相线。

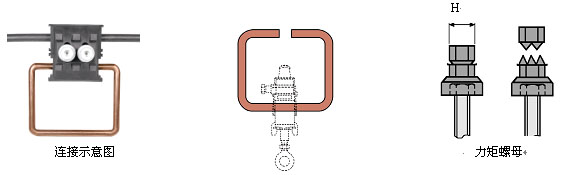

该装置包括:
 — 两只穿刺线夹。
 — 一只闭合支环,采用铝、铜或镀锡铜制成,以一只裸环线夹或是1-2只短路夹子支接。
闭合环截面积有两种选择:50和95mm2.



型号

主线

螺栓

 力矩螺母

截面积(mm2)

最大穿刺
厚度(mm)

最大穿刺
直径(mm)

数量

H (m)

TNDC28401FBI…(1) (2)

50-120

3

19.9

2×M8

13

F1318

TNDC28501FABI…(1) (2)

95-240

3

26.1

2×M10

17

 F1737A

TNDC45401FBI…(1) (2)

50-120

4.5

22.8

2×M10

17

F1725

TNDC45501FABI…(1) (2)

95-240

4.5

29

2×M10

17

 F1737A

(1)环面积: 50.95mm2
(2)环的材质: “A”: 铝; “U”: 铜; “E”: 铜合金
