TTDS...FE型地下电网绝缘穿刺线夹(单个/成套)
详细说明产品手册

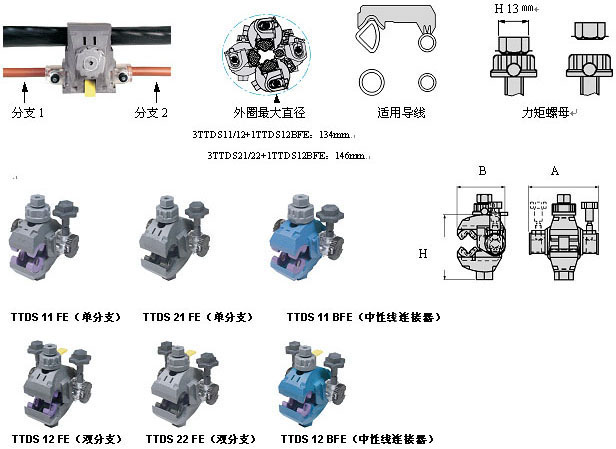

TTDS...FE型地下电网绝缘穿刺线夹

用于1KV地下绝缘电缆(扇形或圆形)与绝缘圆形导线的分支连接,是电网下地工程中,地下电缆连接的最佳选择。可单支接或双支接。
   主线:绝缘铜或铝
   支线:绝缘铜或铝
   带电或不带电作业
在地下电缆支接盒内连接绝缘电缆与导线绝缘穿刺线夹,该线夹性能:
 — 可单支接或双支接。双支线类型(也可用于单支线)可支接相同或不同截面的绝缘导线。
 — 导线无需剥皮即可直接穿刺连接。
 — 紧固力矩螺母使安装更简便、安全、快捷,其恒定穿刺压力可确保电缆连接达到最佳电气效果
 — 支线透明端盖带支线紧固力矩螺栓。
保护级别:IP2X,空气中耐击穿大于或等于4KV。

电缆直埋地下时,与地网支接包/盒配合使用。




成套(K…TDS…E
)线夹TTDS…FE有以下两种选择(不含支接盒及附件):
1.一只灰色相线线夹+一只蓝色中性线线夹(单相二线)
2.三只灰色相线线夹+一只蓝色中性线线夹(三相四线)

型号

主线截
面积(mm2)

支线截面积(mm2)

最小       最大

A(㎜)

B
(㎜)

H
(㎜)

最大外径

TTDS 11 FE
TTDS 11 BFE(蓝)

扇 / 圆
50-150

圆 铝1×16M       1×35M*

 68

49

64


铜1×4       1×25
TTDS 12 FE
TTDS 12 BFE (蓝)

扇 / 圆50-150

圆 铝1 / 2×16M    2×35M*

 81

57

68


铜1 / 2×4     2×25
TTDS 21 FE

扇 / 圆50-240

圆 铝1×16M      1×35M*

 81

57

68


铜1×4       1×25
TTDS 22 FE

扇 / 圆50-240

圆 铝1 / 2×16M    2×35M*

 81

57

68


铜1 / 2×4     2×25
K2TDS 150E(单相) K4TDS 150E(三相)

扇 / 圆50-150

圆 铝1×16M      1×35M*

1TTDS 11 FE + 1TTDS 11 BFE
3TTDS 11 FE + 1TTDS 11 BFE


铜1×4       1×25
K2TDS 152E(单相)K4TDS 152E(三相)

扇 / 圆50-150

圆 铝1 / 2×16M   2×35M*

1TTDS 12 FE + 1TTDS 12 BFE
3TTDS 12 FE + 1TTDS 12 BFE

 134
铜1 / 2×4    2×25
K2TDS 240E(单相)K4TDS 240E(三相)

扇 / 圆50-240

圆 铝1×16M     1×35M*

1TTDS 21 FE + 1TTDS 11 BFE
3TTDS 21 FE + 1TTDS 11 BFE

 146
铜1×4      1×25
K2TDS 242E(单相)K4TDS 242E(三相)

扇 / 圆50-240

圆 铝1 / 2×16M   2×35M*

1TTDS 22 FE + 1TTDS 12 BFE
3TTDS 22 FE + 1TTDS 12 BFE

 146
铜1 / 2×4    2×25

— 只有在电压下降的情况下才能使用截面积为50mm2的铝线。
— “扇”表示扇形电缆,“圆”表示圆形电缆。
