TDS4-82-2紧凑型地下电网绝缘穿刺连接全套装置
详细说明产品手册

用于地网1KV四芯绝缘电缆单分支或双分支连接。
  可带电或不带电工作。

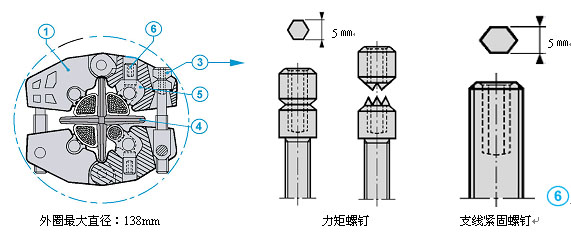

 ① 高强度的绝缘连接体。
 ③ 紧固力矩螺栓。
 ④ 导线绝缘间隔装置。
 ⑤ 压力滑块。
 ⑥ 支线紧固螺栓。
   主线适用范围:4×50-4×150mm2。
带有支线间隔的特别装置,便于双线支接。连接示意图
电缆直埋地下时,与地网支接包/盒配合使用。

型号

主线(mm2)

支线(mm2)

铜 / 铝

铜 / 铝

TDS4-82

3×50+50 — 3×150+150

(单线) 4×10—50 / (双线) 4×10—35

TDS4-82-2

3×50+50 — 3×150+150

(单线) 4×10—50 / (双线) 4×10—35
